在激光焊接領(lǐng)域，300瓦激光焊接機(jī)的是比較特別的存在。尤其是在不銹鋼焊接方面，大家都好奇它的熔深究竟有多大呢？接下來給大家深度講解這300W激光焊接機(jī)的參數(shù)以及對(duì)不銹鋼的熔深情況，同時(shí)了解如何優(yōu)化熔深，為實(shí)際應(yīng)用提供有力參考，讓激光焊接機(jī)更好地服務(wù)于生產(chǎn)。

一、300瓦激光焊接機(jī)的基本參數(shù)

1.激光功率

額定功率：300瓦

功率調(diào)節(jié)范圍：通常在20%至100%之間可調(diào)

功率穩(wěn)定性：±3%（典型值）

2.光束質(zhì)量

光斑直徑：0.2mm-1.5mm（根據(jù)聚焦透鏡調(diào)整）

M2因子：<1.5（表示光束質(zhì)量良好）

3.焊接速度

最大焊接速度：0.5m/min-10m/min（取決于材料厚度和焊接要求）

推薦焊接速度：1m/min-5m/min（適用于大多數(shù)應(yīng)用場(chǎng)景）

4.保護(hù)氣體

常用氣體：氬氣、氮?dú)?/span>

氣體流量：1L/min-10L/min（根據(jù)焊接需求調(diào)整）

二、300瓦激光焊接機(jī)對(duì)不銹鋼的熔深

1.影響因素

材料厚度：材料厚度是決定熔深的主要因素之一。較薄的材料更容易被完全穿透，而較厚的材料則需要更高的功率或更慢的速度。

焊接速度：焊接速度越快，熱輸入時(shí)間越短，熔深越淺；反之，焊接速度越慢，熔深越深。

光斑直徑：光斑直徑越小，能量密度越高，熔深越大。

保護(hù)氣體：適當(dāng)?shù)谋Ｗo(hù)氣體可以防止氧化，提高焊接質(zhì)量，但對(duì)熔深的影響較小。

2.實(shí)際熔深數(shù)據(jù)

0.5mm厚不銹鋼：在合適的焊接參數(shù)下，300瓦激光焊接機(jī)可以實(shí)現(xiàn)完全穿透焊接，熔深可達(dá)0.5mm。

1.0mm厚不銹鋼：通過調(diào)整焊接速度和光斑直徑，300瓦激光焊接機(jī)可以實(shí)現(xiàn)部分穿透焊接，熔深約為0.8mm-1.0mm。

1.5mm厚不銹鋼：對(duì)于1.5mm厚的不銹鋼，300瓦激光焊接機(jī)難以實(shí)現(xiàn)完全穿透，熔深一般在0.5mm-0.8mm之間。

三、激光焊接機(jī)優(yōu)化熔深的方法

1.調(diào)整焊接參數(shù)

降低焊接速度：適當(dāng)降低焊接速度，增加熱輸入時(shí)間，可以提高熔深。

減小光斑直徑：使用更小的聚焦透鏡，減小光斑直徑，提高能量密度，從而增加熔深。

增加激光功率：如果設(shè)備允許，適當(dāng)增加激光功率可以提高熔深，但需注意不要超過設(shè)備的最大功率限制。

2.使用輔助手段

預(yù)熱：對(duì)材料進(jìn)行預(yù)熱，可以提高材料的溫度，降低其熔點(diǎn)，從而增加熔深。

雙面焊接：對(duì)于較厚的材料，可以采用雙面焊接的方式，從兩面分別焊接，以達(dá)到所需的熔深。

四、300W激光焊接機(jī)適用哪些行業(yè)？

3C數(shù)碼金屬件、手機(jī)、筆記本結(jié)構(gòu)件，TYPE-C插頭、新能源電池、精密醫(yī)療器械，鐘表五金等精密激光點(diǎn)焊和連續(xù)焊接。

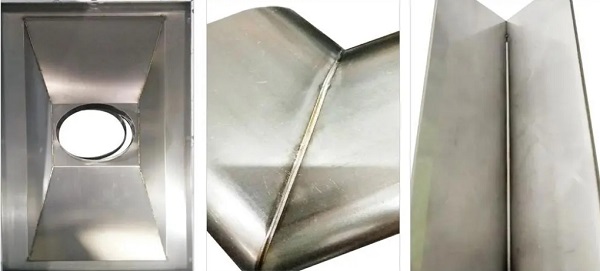

300瓦激光焊接機(jī)在不銹鋼焊接上有特定的熔深表現(xiàn)，通過合理調(diào)整參數(shù)和運(yùn)用輔助手段能優(yōu)化熔深。它在多個(gè)行業(yè)發(fā)揮著重要作用，為生產(chǎn)提供高效焊接解決方案。選擇合適的激光焊接機(jī)，能助力企業(yè)提升產(chǎn)品質(zhì)量，在市場(chǎng)競(jìng)爭(zhēng)中有更大的競(jìng)爭(zhēng)力。
